U procesu proizvodnje PCB-a, dizajnerske datoteke su most između kreativnih ideja i stvarne proizvodnje, a njihova potpunost i tačnost direktno određuju funkcionalnu implementaciju, efikasnost proizvodnje i troškove proizvodnje proizvoda. Standardizirani i sveobuhvatni projektni dokument ne samo da osigurava da električne performanse pločice ispunjavaju standarde, već i pomaže proizvođačima da efikasno završe cijeli lanac operacija od nabavke sirovina do izvršenja procesa. U nastavku ćemo organizirati osnovne datoteke dizajna potrebne za proizvodnju PCB-a, analizirati funkcionalno pozicioniranje, tehničke točke i kolaborativne efekte svake datoteke i pružiti jasan okvir za smjernice za inženjere i proizvodno osoblje.

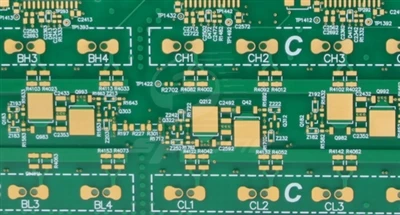

pcb shematski dijagram
Šema PCB-a može se smatrati kamenom temeljcem dizajna PCB-a, koji jasno predstavlja odnos električne veze kola u obliku simbola kola i linija. Šematski dijagram detaljno navodi nazive svih komponenti, kao što su otpornici koji počinju sa "R" i kondenzatori koji počinju sa "C", pojašnjavajući broj pinova i definiciju svakog pina. Takođe specificira ključne električne parametre kao što su struja i napon, kao i električna svojstva ožičenja između svake komponente. Ove informacije su osnovna osnova za inženjere da razumiju funkcije kola, otklone probleme i optimiziraju dizajn, a također su i temeljna garancija za osiguranje ispravnosti kola u procesu proizvodnje PCB-a.
Gerber fajl
Gerber datoteke su osnovne datoteke koje generira softver za dizajn PCB-a za stvarnu proizvodnju. Sadrži bogate i ključne informacije kao što su distribucija bakarne folije u vanjskom krugu, raspored bakarne folije u unutrašnjem krugu, površina za prskanje lima i povezanost preko rupa. Gerber fajlovi su poput preciznih konstrukcijskih crteža, koji vode svaki korak procesa proizvodnje PCB-a. Standardni Gerber formati datoteka uglavnom su podijeljeni na RS-274, RS-274X i GerberX2. U RS-274 formatu, Gerber fajlovi i fajlovi otvora blende su nezavisni jedni od drugih, dok RS-274X format integriše informacije o otvoru blende unutar Gerber fajla bez potrebe za posebnom datotekom otvora blende. Kao najnoviji format, GerberX2 može ne samo da ugradi informacije o slaganju ploča, već i da ubaci CAD atribute, uveliko poboljšavajući ukupnu efikasnost dizajna, inženjeringa i proizvodnje. U stvarnoj proizvodnji, uvozom Gerber fajlova u CAM softver, može se obezbediti precizna podrška podataka za svaki tok procesa PCB-a, kao što je nagrizanje, bušenje, maska za lemljenje, itd.
Turpija za bušenje
Datoteke za bušenje se uglavnom koriste za opisivanje položaja, veličine i drugih informacija o raznim rupama na štampanim pločama. U procesu proizvodnje PCB-a, bušenje je bitan korak za ugradnju utikača-iglica komponenti, postizanje međuslojnih električnih veza, itd. Uobičajeni format datoteke za bušenje je Excellon format, koji precizno bilježi položaj koordinata, veličinu otvora i druge parametre svake rupe. Proizvođači PCB-a koriste CNC mašine za bušenje za bušenje rupa koje ispunjavaju zahteve na određenim lokacijama na osnovu dokumentacije za bušenje, obezbeđujući tačnost naknadne instalacije komponenti i električnih priključaka. Na primjer, za štampanu ploču koja zahtijeva instalaciju velikog broja utikača-u otpornicima i kondenzatorima, datoteka za bušenje će precizno voditi mašinu za bušenje da izbuši instalacijske rupe odgovarajućih prečnika na odgovarajućim pozicijama.
Dokument sa specifikacijom procesa
Dokument sa specifikacijom procesa je detaljno objašnjenje posebnih zahtjeva procesa u procesu proizvodnje PCB-a. Na primjer, za PCB sa zahtjevima kontrole impedanse, potrebno je u opisu procesa specificirati karakteristične vrijednosti impedanse svakog sloja signala, dozvoljeni raspon devijacije impedanse i mjere koje se poduzimaju za postizanje kontrole impedancije, kao što su specifična širina linija, razmak između linija, debljina dielektričnog sloja itd. Ako se koriste posebni procesi površinske obrade, kao što je elektroniklovanje i potapanje u zlato, organska lemna maska, itd., procesni parametri i standardi kvaliteta također bi trebali biti detaljno navedeni u dokumentu. Osim toga, posebne tačke kao što su zahtjevi za proces laminacije i tačnost proizvodnje kruga unutrašnjeg sloja u višeslojnoj proizvodnji ploča trebaju biti precizno prenijeti proizvođaču u dokumentu sa specifikacijom procesa kako bi se osiguralo da proizvodni proces ispunjava očekivanja dizajna.
