Naizgled neupadljive rupe za pozicioniranje naštampane pločenezamjenjivi su u proizvodnji i radu elektronskih uređaja. Kao važan element u dizajnu i procesu proizvodnje ploča, rupe za pozicioniranje su male, ali igraju značajnu ulogu.
Funkcija i funkcija pozicioniranja rupa

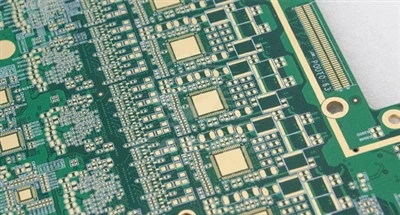

Rupa za pozicioniranje na pločici, jednostavnim riječima, odnosi se na poziciju rupe na ploči koja se koristi za određivanje njenog položaja u uređaju. U procesu montaže elektronskih proizvoda, brojne komponente moraju biti precizno instalirane na ploči, a rupe za pozicioniranje daju referencu za ugradnju komponenti i kombinaciju ploče sa drugim dijelovima. Uzimajući za primjer matičnu ploču mobilnog telefona, ključne komponente kao što su procesori i memorijski čipovi moraju biti precizno zalemljeni prema rupama za pozicioniranje, inače to može dovesti do grešaka u povezivanju kola i utjecati na normalan rad telefona; Prilikom sastavljanja matične ploče i kućišta računara, rupe za pozicioniranje osiguravaju da se matična ploča može sigurno instalirati unutar kućišta, osiguravajući precizno relativno pozicioniranje između matične ploče i drugog hardvera i sprječavajući greške kao što su kratki spojevi uzrokovani devijacijama položaja.
Projektne tačke rupa za pozicioniranje
Dizajn rupa za pozicioniranje nije proizvoljan, već zahtijeva sveobuhvatno razmatranje više faktora. Prvo, broj i lokaciju rupa za pozicioniranje treba odrediti na osnovu veličine, oblika i zahtjeva za montažom ploče. Općenito govoreći, veće ploče zahtijevaju više rupa za pozicioniranje kako bi se osigurala stabilnost; Složene ploče, kao što su višeslojne ploče, zahtijevaju veću preciznost za pozicioniranje rupa. Tipično, višestruke rupe za pozicioniranje su raspoređene u unakrsnom uzorku kako bi se osiguralo precizno pozicioniranje u svim smjerovima tokom montaže. Drugo, veličina rupe za pozicioniranje je također ključna. Prekomjerni otvor blende može uzrokovati da se ploča s kola potrese tokom sastavljanja, što utiče na točnost instalacije komponente; Ako je otvor premali, možda neće biti moguće neometano instalirati fiksne komponente i može čak uzrokovati oštećenje ploče. Osim toga, razmak između rupa za pozicioniranje i ključnih dijelova kao što su strujni krugovi i jastučići za lemljenje na ploči treba strogo kontrolirati kako bi se izbjegle međusobne smetnje i utjecale na performanse kola.
Tehnologija obrade za pozicioniranje rupa
U pogledu tehnologije obrade, uobičajene metode za obradu rupa za pozicioniranje uključuju mehaničko bušenje i lasersko bušenje. Mehaničko bušenje je tradicionalna metoda strojne obrade kojom se direktno buše rupe za pozicioniranje na pločama pomoću burgije velike brzine{1}}brzine. Njegova prednost je niska cijena i pogodan je za obradu rupa za pozicioniranje većeg prečnika i relativno niskih zahtjeva za preciznošću; Lasersko bušenje, s druge strane, koristi laserske zrake velike-energetske gustine za trenutno topljenje ili isparavanje materijala ploča, formirajući rupe za pozicioniranje. Ova metoda ima izuzetno visoku preciznost i može obraditi izuzetno male otvore. Obično se koristi za proizvodnju rupa za pozicioniranje u pločama velike gustine -koje zahtijevaju strogu preciznost, ali su troškovi njegove obrade relativno visoki.
Utjecaj rupa za pozicioniranje na proizvodnju i performanse
Rupe za pozicioniranje imaju direktan uticaj na kvalitet proizvodnje ploča i performanse elektronskih proizvoda. Precizne rupe za pozicioniranje mogu poboljšati efikasnost i tačnost opreme kao što su mašine za površinsku montažu na automatizovanim proizvodnim linijama, smanjiti greške u postavljanju komponenti i smanjiti stopu otpada. Istovremeno, dobar dizajn rupa za pozicioniranje i kvaliteta obrade mogu osigurati čvrstu ugradnju ploče u opremu, učinkovito se oduprijeti utjecaju vanjskih vibracija, udara i drugih faktora, poboljšati stabilnost i pouzdanost elektroničkih proizvoda i produžiti njihov vijek trajanja.
