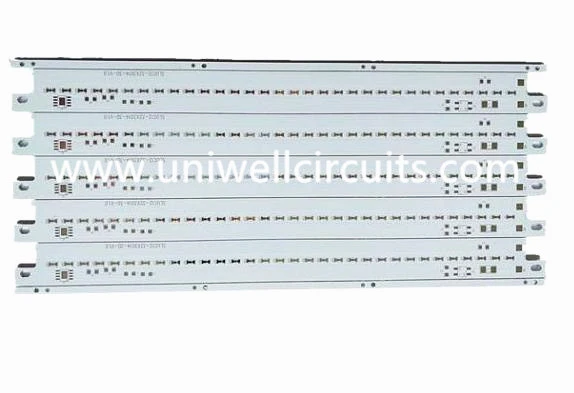

Žuta lemljena maska aluminijumska baza vodio PCB
1.Proizvod opisuje
Specifikacija
Detalji za žute leze maske aluminijumske osnove vodio PCB | |
Naziv dela: | Žuta lemljena maska aluminijumska baza vodio PCB |
Osnovni materijal: | Aluminijumski osnovni laminat |
Broj slojeva: | 2 sloja |
Debljina bakra: | 1oz ili 35um |
Gotova debljina ploče: | 1.6mm |
Boja maske za lemljenje: | Bijela / žuta / crna / plava, itd. |
Boja boja legende: | Crna |
Površina završena: | HASL bez olova |
Profil: | CNC + V-CUT |
Termička provodljivost: | 2.0W / mK |
Izolovani sloj razdvaja napon | ≥6KV |
Područje primjene: | LED ulicno svjetlo |
Specifikacija proizvoda PCB :
| Materijal | FR4, CEM-3, Metal Core, |
Bez halogena, Rogers, PTFE | |
Max. Završna ploča | 1500X610 mm |
Min. Debljina ploče | 0,20 mm |
Max. Debljina ploče | 8,0 mm |
Buried / Blind Via (Non-cross) | 0.1mm |
Aspect ratio | 16:01 |
Min. Veličina bušenja (mehanička) | 0,20 mm |
Tolerancija PTH / Rupa za presovanje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Broj slojeva | 40 |
Max. bakar (unutrašnji / spoljašnji) | 6OZ / 10 OZ |
Tolerancija bušenja | +/- 2mil |
Layer to registration layer | +/- 3mil |
Min. širina linije / prostor | 2.5 / 2.5mil |
BGA pitch | 8mil |
Obrada površina | HASL, bezvodni HASL, |
ENIG, Immersion silver / Tin, OSP |

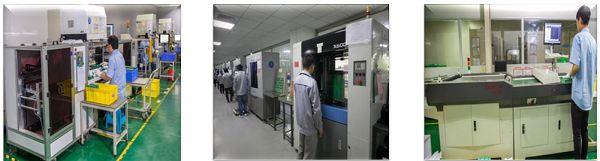

2.Obraznost proizvodnje Uniwell kola
3. Naše prednosti
(1) 10 godina iskustva u proizvodnji PCB-a i montaže PCB-a
(2) ISO9001, TS16949, UL odobrenje i RoHS
(3) Jednostavno rješenje za dizajn PCB-a, brzo okretanje prototipova, nabavka komponenti, sklop SMT & Preko rupa,
(4) Funkcionalno ispitivanje, Montaža kućišta.

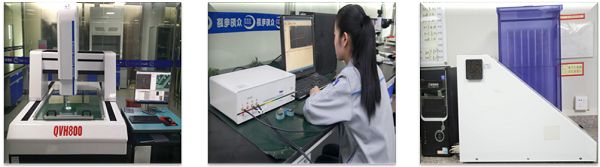

(5) Puni asortiman usluga testiranja: vizuelna i AOI inspekcija, testiranje kola, rentgen za BGA i funkcionalno testiranje
(6) Proizvodimo SMT i PCB skupštinu, višeslojni PCB, FPC Flex-tvrdi, HDI PCB, LED aluminijumski PCB, kontrolni panel impedanse, visokofrekventni PCB, Blind & Buried PCB Board itd.
4.Pakovanje i isporuka
Pakovanje:
Naša kompanija ne samo da poklanja kupcima dobar proizvod, već i obratiti pažnju na ponudu kompletnog i sigurnog paketa. I ovde pripremamo neke personalizovane usluge za sve naloge.
Dostava
Ispod su najpopularniji način za isporuku, pored toga što možemo da pošaljemo more ili špeditera .
Popularni tagovi: žuta lemilna maska aluminijumska osnova LED PCB, Kina, dobavljači, proizvođači, fabrika, jeftina, prilagođena, niska cijena, visok kvalitet, kotacija
