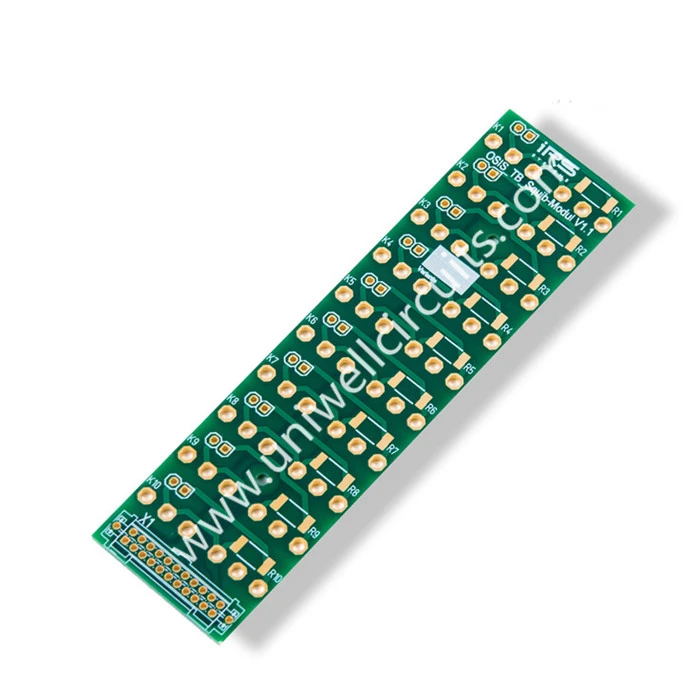

1.Proizvod opisuje
Specifikacija:
Layer: 4
Debljina ploče: 1.6mm
Površinski tretman: uronjeno zlato.
Materijal: FR4.
Širina linije min / linije: 40 / 20mil
Min rupa: 0.8mm
Uniwell politika kvaliteta: Transcendentni kvalitet, savršen osmišljavanje, sprečavanje zagađenja, energetska efikasnost, zelena proizvodnja, kontinuirano poboljšanje, Zadovoljstvo zadovoljstva je uvek naša poteri.
Trudimo se da ispunjavamo zahteve naših klijenata, uključujući i apstraktne ideje, što ih dovodi do života kao gotovih proizvoda.
Pretvaramo manuelnu ili poluautomatsku opremu u potpuno automatizovane, inteligentne.
Mi rekonstruišemo skupe automatizovane sisteme ugrađene pomoću PLC-ova i uređaja sa vremenom prenosa u mikrokontrolere dizajnirane za masovnu proizvodnju uz nisku cenu.
2. Informacije o preduzeću
Uniwell Circuits Co, Ltd, je profesionalna proizvodnja PCB proizvodnje, imamo 2 proizvodnih pogona, Shenzhen je osnovan u aprilu, 2007. Kina. Fabrika Jiangmen je pronađena 2010. godine. Ukupno 600 zaposlenih u kombinaciji sa fabrikom Šenžen i Jiangmen Uniwell Circuits je sposoban da proizvede 100.000 kvadratnih metara od 2-40 slojeva PCB-a i isporučuje preko 5000 sorti mesečno. Više o Univel-u ćete saznati iz video snimka, Očekujemo da ste vi dugoročni partner u Kini.
3. Da li znate površinski tretman PCB-a?
Trenutno su uobičajeni tretmani površine PCB-a:
1) Uronjeno zlato
Između OSP-a i elektroliznog nikla / dip-a, proces je jednostavan i brz. Izlaganje toploti, vlažnosti i zagađenju može i dalje obezbediti dobre električne performanse i dobru zavarljivost, ali će izgubiti sjaj. Zato što nema nikla ispod srebrnog sloja, to ne imaju dobru fizičku snagu elektroliznog nikla / izlivanja.
2) Niklovanje
Na površini PCB-a na površini provodnika nanosi se sloj nikla, a niklovanje je uglavnom za sprečavanje širenja između zlata i bakra. Sada postoje dvije vrste galvanizirajućeg nikla zlata: mekana pozlaćena zlata (zlato , zlato ne izgleda sjajno) i tvrdo pozlaćivanje, površina glatka, tvrda, otporna na habanje, koja sadrži kobalt i druge elemente, površina izgleda više svetlosti). Zlatno zlato se uglavnom koristi za pakovanje čipova zlatnom žicom; tvrdo zlato uglavnom koristi se za električne veze u područjima bez zavarivanja (npr. zlatni prst).
3) PCB mešovita tehnologija površinske obrade.
Odabir dve ili više vrsta površinskog tretmana, metode površinskog tretmana uobičajenih oblika uključuju: teško nikl zlato + antioksidacija, nikl zlat + niklovani niklovani, nikl zlato + nivelacija vrućeg zraka, teško nikl zlato + nivelacija vrućeg zraka.
Svi tretmani površina su najčešći i najjeftiniji načini rada sa nivelacijom vrućeg zraka (bez olova / olova), ali imajte na umu RoHS propise.
4) Izravnavanje vrućeg zraka.
Proces prevlačenja lijevog olovnog lijevog olova na površini PCB-a i grejanja komprimovanog vazduha (puhanje ravnog), kako bi se postigao sloj koji može otporati na oksidaciju bakra i obezbediti dobar zavarljivi premaz. Lemljenje i bakar se formiraju na raskrsnici vrućeg vjetra a bakar je formiran u zglobu, a debljina je oko 1 ~ 2mil.
5) Antioksidacija (OSP)
Na površini čistog gola bakra, sloj organske kože se gaji na hemijskoj osnovi. Ovaj film ima antioksidaciju, toplotni udar i otpornost na vlagu, koji mogu zaštititi površinu bakra od rđe (oksidacije ili vulkanizacije) u normalnom okruženju. Istovremeno, mora se lako ukloniti fluksom u sledećoj toploti zavarivanja za zavarivanje.
6) Hemijsko odlaganje nikla.
Na površini bakra debeo sloj legure nikla i zlata sa dobrim električnim svojstvima može dugo vremena zaštititi PCB. Za razliku od OSP-a koji je samo zaštita od rđe, može biti korisna u dugotrajnoj upotrebi PCB-a i postiže dobre električne performanse. Pored toga, ima toleranciju i na druge tehnologije obrade površina.
Ako ne znate koji je najpogodniji za vaš PCB, molimo vas da ne oklevate naše tehničare, drago nam je da vam pomognemo.
