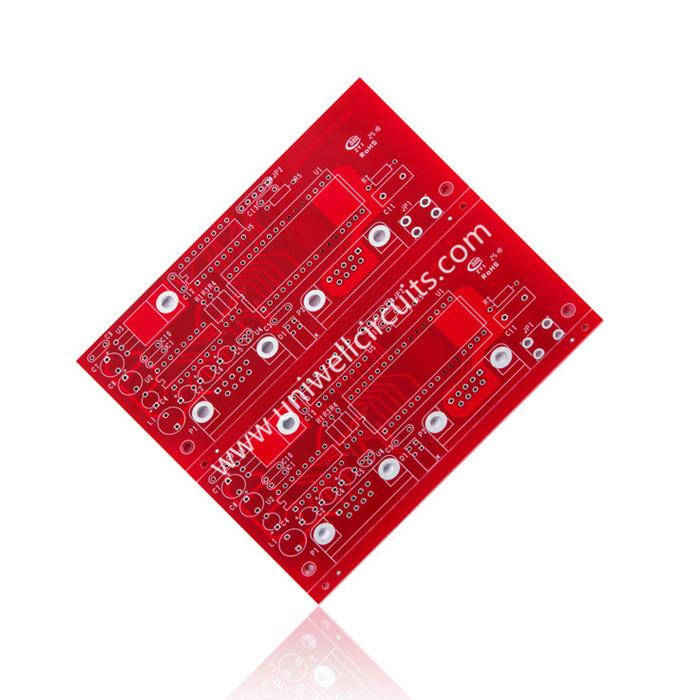

1.Proizvod opisuje
Specifikacija:
Sloj: 2
Debljina ploče: 1.6 mm
Površinski tretman: HASL.
Materijal: FR4.
Širina linije min / linije: 11 / 18mil.
Sertifikovane od strane ISO9001, ISO14001, TS16949 i UL, široko se primenjuje u komunikaciji, mreži, digitalnim proizvodima, industrijskoj kontroli, medicinskoj negi, aeronautici i astronautici, odbrambenim i vojnim poljima.
2. Profil kompanije
Uniwell circuits Co., Ltd. je jedna od najdinamičnijih kompanija za proizvodnju visokotehnoloških štampanih ploča u Shenzhen, Kina. U posljednjih nekoliko godina brzo se razvijamo u smislu kapaciteta i tehnologije, posebno u područjima FPC, Rigid-flex PCB.
Naši proizvodni kapaciteti pokrivaju površinu od 300.000 kvadratnih metara, sa 600 zaposlenih, uključujući 15% menadžmenta i inženjera koji imaju profesionalno iskustvo u oblasti izrade FPC-a najmanje 10 godina. Veoma smo čvrsto kontrolisali kvalitet proizvoda i primenili ISO sistem kvaliteta, mnogi sirovini su dobili UL i Rosh odobrenje.
3.Reference - Naša proizvodna sposobnost za PCB ploču:
1) Slojevi: 1L-32L
2) ploča završila debljinu: 0.2mm-8.0mm
3) Materijal: FR-4, CEM-3, Visoko TG, FR4 bez halogena, Roger, ISOLA
4) Maks. gotova ploča: 1500X610 mm
5) Min. Veličina rupe: 0.2MM
6) Min. Širina linije: 2.5mil, razmak Min.Line: 2.5mil
7) Završni sloj / tretman: HASL / HASL bez olova, HAL, hemijski lim, hemijsko zlato, smrznuti srebro / zlato, OSP, pozlaćivanje
8) Debljina bakra: 0,5-8,0 OZ
9) Boja maske za lemljenje: zeleno / žuto / crno / belo / crveno / plavo
10) Debljina bakra u rupici:> 25.0μm (> 1mil)
11) Unutrašnja ambalaža: Vakuumsko pakiranje / Plastična vreća, Spoljno pakiranje: Standardno pakovanje pakovanja
12) Tolerancija oblika: ± 0,13, Tolerancija rupe: PTH: ± 0,076 NPTH: ± 0,05
13) Sertifikat: UL, ISO 9001, ISO 14001, SGS, RoHS
14) Posebni zahtevi: Zakopani i slepi vias + kontrolisana impedansa + BGA
15) Profiliranje: probijanje, rutiranje, V-CUT, beveling
16) Pruža OEM usluge svim vrstama sklopa štampanih ploča, kao i elektronskih proizvoda
4. Da li znate šta je HASL
HASL Finish je pretežna 'olovna površina' koja se koristi u industriji.
HASL se odnosi na izravnavanje toplog vazduha. Ploče ploče moraju biti uronjene u legure limene / olova za ovu završnu obradu. "Air noževi" zatim uklonite višak leme duvanjem vrućeg vazduha preko površine ploče.
HASL Finish ima mnogo prednosti kada se koristi proces štampanja sklopa štampanih kola (PCA). To je jedna od najjeftinijih površinskih završnih površina i završna površina ostaje lemilizacijom kroz višestruke cikluse pranja, pranja i čuvanja. Za ispitivanje u sklopu (IKT), HASL Finish automatski pokriva testne pločice i vijas sa lemljenjem. Međutim, ravnost ili koplanarnost površine je loša u poređenju sa raspoloživim alternativama. Ovo znatno neugodan završetak nije samo estetski problem, već može biti i problematičan prilikom slanja vaših ploča na skup. Međutim, otpornost na koroziju i testabilnost su odlični.
HASL Finish bez olova nudi odličnu alternativu olovnom HASL Finishu. Ne samo da je plastiina premaza većine HASL finiša bez olova, navodno bolja od olovnog HASL Finish-a, zabrinutost sa rastvaranjem bakra i oštećenjem toplote na pločama su u velikoj mjeri prevazišli različite legure lemljenja kao što su SnCuNi, SnAgCuNi ili SnCuCo. Dok su HASL bez olova Završni sloj možda nije najbolji premaz za projekte sa malim razmakom između komponenti usled tendencije da se premošćuje preko jaza tokom grejanja, trenutno se koristi na proizvodima sa stepenom komponente nižim od 0,5 mm.
Najznačajnija prednost korištenja HASL Surface Finish-a, bez obzira da li je olovno ili olovno, je odlična lemljivost.
