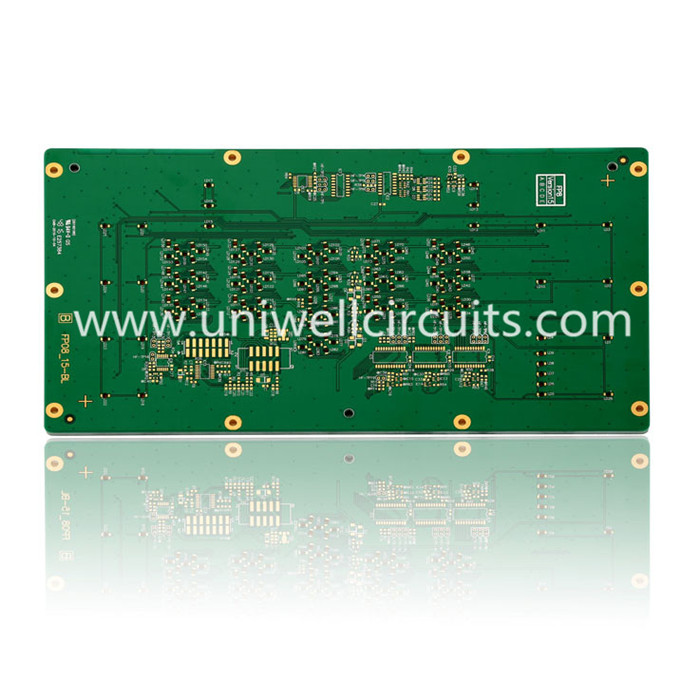

1.Produkcija opisati
Specifikacija
Layer: 16
Debljina ploče: 1.60 mm
Površinski tretman: ENIG (2u ").
Materijal: FR4 TG170.
Širina linije min / linije: 5 / 6.1mil
Ako niste sigurni da li je za vašu određenu operaciju potrebna ploča visoke TG FR-5 ili kako TG PCB radi na zaštiti vaših osjetljivih kola tokom implementacije, rado ćemo vam reći sve što vam je potrebno znati. Pročitajte kako biste stekli potpuno razumevanje kako funkcioniše visokotemperaturni PCB i šta to može učiniti za vas. Jednom kada ste zadovoljni da su ploče FR-4 visokog TG-a u pravu za vas, Uniwell vam je drago što vam pomogne da riješite ovaj problem, slobodno nas kontaktirajte.
2. Profil kompanije
Uniwell kola je osnovana 2007. godine i imamo dvije moderne proizvodne fabrike u Šenžen i Jiangmen, sa naprednom proizvodnom opremom i ukupno 600 zaposlenih. Specijalna fabrika u Shenzhen-u za dizajn, razvoj, proizvodnju i prodaju visoko preciznih dvostranih i višeslojnih PCB-ova (Printed Circuit Board), fokusirajući se na brzo okretanje, prototip, srednje i velike zapise, Jiangmen fabriku posebno za male i srednje masovne proizvodne zapise. Kombinacije Jiangmen i Shenzhen postrojenja Uniwell može zadovoljiti sve komande naših kupaca od prototipa do masovne proizvodnje. Sa iskusnim i stručnim menadžmentom, konzistentnim visokokvalitetnim, vlasničkim proizvodnim tehnikama i profesionalnim servisom, očekujemo da budemo vaš dugoročni partner u Kini.
3.Our proizvodni kapacitet
Fabrika Šenžen
Materijal | FR4, CEM-3, Metal Core, |
Bez halogena, Rogers, PTFE | |
Max. Završna ploča | 1500X610 mm |
Min. Debljina ploče | 0,20 mm |
Max. Debljina ploče | 8,0 mm |
Buried / Blind Via (Non-cross) | 0.1mm |
Aspect ratio | 16:01 |
Min. Veličina bušenja (mehanička) | 0,20 mm |
Tolerancija PTH / Rupa za presovanje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Broj slojeva | 40 |
Max. bakar (unutrašnji / spoljašnji) | 6OZ / 10 OZ |
Tolerancija bušenja | +/- 2mil |
Layer to registration layer | +/- 3mil |
Min. širina linije / prostor | 2.5 / 2.5mil |
BGA pitch | 8mil |
Obrada površina | HASL, bezvodni HASL, |
ENIG, Immersion silver / Tin, OSP |
Tvornica Jiangmen
Materijal | FR4 (normalni ili visoki TG ili bez halogena) |
CEM-3 Al baziran | |
Max. Završna ploča | 540X620 mm |
Min. Debljina ploče | 0,20 mm |
Max. Debljina ploče | 8,0 mm |
Buried / Blind Via (Non-cross) | 0.2mm |
Aspect ratio | 12:01 |
Min. Veličina bušenja (mehanička) | 0,20 mm |
Tolerancija PTH / Rupa za presovanje / NPTH | +/- 0,0762 mm i +/- 0,05 mm i +/- 0,05 mm |
Max. Broj slojeva | 12 |
Max. debljina bakra | 3 OZ unutrašnji sloj / 4OZ spoljni sloj |
Tolerancija ciljane bušilice | +/- 2mil |
Layer to registration layer | +/- 3mil |
Min. širina linije / prostor | 4 / 4mil |
BGA pitch | 10mil |
Obrada površina | HASL, bezvodni HASL, |
ENIG (+ G / F), potapajuće srebro / tin OSP, pečiva maska, karbonska pasta |
4. Naše usluge
1) Sveobuhvatna revizija dokumenata kako bi se spriječile greške u PCB Gerber i Bom.
2) Predložite najbolju zamjenu kvaliteta uz nižu cijenu.
3) Inženjerska podrška za testiranje i pružanje predloga za masovnu proizvodnju.
4) Predložite najbolji način isporuke.
5) Potpišite NDA da bi vaš dizajn bio siguran.
