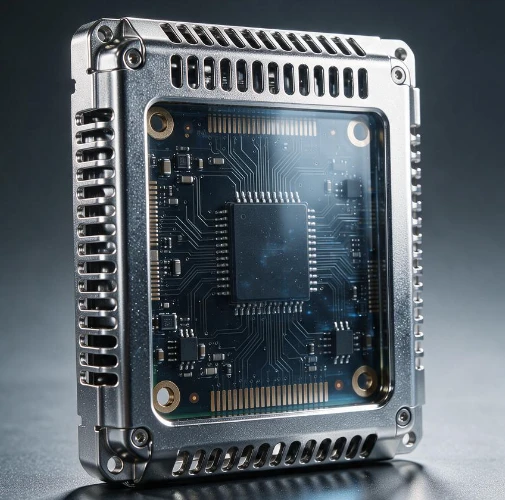

Nakon ugradnje metalnog kućišta na RF ploču, signal se zapravo pogoršava. Ključno pitanje je superpozicija višestrukih fizičkih efekata između metala i RF elektromagnetnih talasa. To nije zbog kvara dizajna zaštite samog metalnog kućišta, već zbog uvođenja višestrukih negativnih mehanizama koji oštećuju performanse RF veze nakon instalacije.
Razgradnja uzroka kvara jezgre
Efekat Faradejevog kaveza direktno štiti zračenje: kontinuirano zatvorena metalna školjka formira potpuni Faradejev kavez, a elektromagnetski valovi koje RF antena zrači prema van direktno se reflektiraju od metalne površine, što onemogućuje djelotvoran prodor u školjku i komunikaciju sa vanjskim svijetom. U stvarnom testiranju, slabljenje signala od 2,4 GHz od strane aluminijske legure može doseći 15-20 dB, direktno komprimirajući efektivnu udaljenost prijenosa od desetina metara do nekoliko metara.
Ozbiljna neusklađenost impedancije antene: Kada je metalno kućište blizu ugrađene antene, dodatni parazitski kapacitet i induktivnost će biti uvedeni, potpuno mijenjajući ekvivalentnu distribuciju elektromagnetnog polja oko antene, uzrokujući da rezonantna frekvencija originalno podešene antene značajno odstupa od radne frekvencije, što rezultira nemogućim čak i oštrim padom zračenja, što dovodi do potpunog pada transmisije. i normalno primaju signale.
Interferencija višestaznog stojnog talasa unutar šupljine: Rezonantna šupljina se formira unutar zatvorene metalne ljuske, a signal koji emituje antena se reflektuje više puta na unutrašnji zid školjke. Signali sa različitih puteva se međusobno preklapaju, a u nekim oblastima se faza signala poništava i formira mrtve tačke. U nekim područjima, signal je prejak, što uzrokuje samopobudu, što rezultira ozbiljnim fluktuacijama u jačini signala i faznim izobličenjem.
Gubitak vrtložne struje proždire energiju signala: Naizmjenična elektromagnetna polja visoke frekvencije indukuju vrtložne struje unutar metalne ljuske, pretvarajući veliku količinu RF energije u toplinsku energiju i raspršujući je. Ovo je ekvivalentno dodavanju otpornika sa velikim gubicima u seriji u RF linku, direktno smanjujući snagu zračenja i osjetljivost prijema antene.
Poremećaj prvobitnog uzemljenja i povratne putanje: Ako metalno kućište nije pouzdano povezano sa uzemljenjem PCB sistema sa niskom impedancijom, to će dovesti do dodatne interferencije uzemljenja, podići impedanciju uzemljenja i uzrokovati da povratni put RF signala postane duži, što će rezultirati naglim povećanjem uobičajenog zračenja i preslušavanja, što će dodatno pogoršati integritet signala.
Pravac inženjerskog poboljšanja
Otvorite nemetalne praznine ili prozirne prozore koji ispunjavaju zahtjeve za talasnu dužinu na poziciji koja odgovara anteni na metalnom omotaču, ispunite ih inženjerskom plastikom, razbijte strujnu petlju Faradejevog kaveza i ostavite kanal zračenja za RF signale.
Podesite rastojanje između ugrađene antene i metalnog kućišta kako biste održali sigurnu udaljenost od najmanje 1/4 radne talasne dužine, kako biste izbegli direktne promene u karakteristikama impedanse antene od strane metala. U isto vrijeme, ponovo kalibrirajte odgovarajuću mrežu antene.
Pričvrstite upijajuće materijale na unutrašnji zid školjke da apsorbuju višak reflektovanih elektromagnetnih talasa, poremete rezonantne uslove šupljine i eliminišu unutrašnje mrtve tačke stajaćih talasa.
Korištenje raspoređenih opruga za uzemljenje za pouzdano povezivanje metalnog kućišta sa glavnim uzemljenjem PCB-a na više tačaka, pretvarajući kućište u produžetak zaštitnog uzemljenja, a ne u viseće tijelo za smetnje, dok optimizira dizajn najbližeg uzemljenja RF uređaja.
