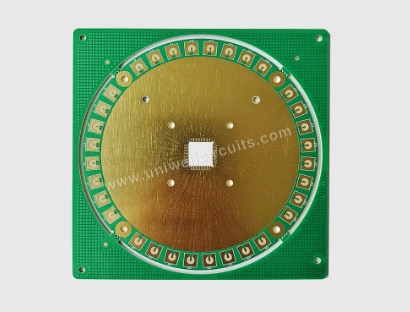

6 slojeva ITEQ-IT968visoka-frekvencija-ploča velike brzine koju obezbjeđuje Uniwell kola je PCB proizvod visokih-performansi dizajniran posebno za-prenos signala visoke frekvencije, pogodan za komunikaciju, radar,-brzi digitalni signal i druge scenarije.
Ploča je napravljena od ITEQ-IT968 visoko-materijala, koji ima male dielektrične gubitke (Df) i stabilnu dielektričnu konstantu (Dk). Može efikasno smanjiti slabljenje i izobličenje signala u-brzinom prijenosu signala i poboljšati stabilnost sistema.
Podržava kontrolu impedancije i preciznu obradu, pogodno za module koji zahtijevaju visok integritet signala, kao što su 5G bazne stanice, automobilski ADAS sistemi, brza{1}}digitalna kola, itd.
Uniwell kola pružaju-usluge proizvodnje na jednom mjestu od dizajna, uzorka do serije, SMT-a i lemljenja. Konvencionalne ploče od 4 do 8 slojeva mogu se brzo isporučiti u roku od 48 sati, zadovoljavajući potrebe uzorkovanja istraživanja i razvoja i verifikacije srednje do velike serije.
| parametri | ITEQ IT-968 | Rogers RO4350B | Panasonic Megtron 6 | TU-872 SLK |
|---|---|---|---|---|
| Dielektrična konstanta Dk | ~3.8–4.0 | 3.48 ± 0.05 | 3.1–3.3 | 3.8–4.0 |
| Faktor gubitka Df | ~0.0075 | 0.0037 | 0.002 | 0.0065–0.0075 |
| Koeficijent toplinske ekspanzije (Z-osa) | ~50 ppm/ stepen | 32 ppm/ stepen | 45 ppm/ stepen | 45 ppm/ stepen |
| Temperatura prelaska stakla Tg | >180 stepeni | >280 stepeni | 185 stepeni | >200 stepeni |
| kompatibilnost obrade | Kompatibilan sa FR-4, laka za masovnu proizvodnju | Kompatibilan sa FR-4, pogodan za mješovito prešanje | Poteškoća obrade je relativno visoka | Jednostavan za obradu i{0}}kontrolisanje troškova |
| relativni trošak | Nisko | visok | izuzetno visoka | srednji |
| Tipični scenariji primjene | 10–28GKomunikacijska oprema, optički modul | 5GRF prednji kraj-, automobilski radar, hibridna ploča | AI/HPCServer, 800G prekidač | Prekidač{0}}na nivou preduzeća, 5G DU/CU |
