PTFE i ugljovodonična smola nisu zamjena za visoke ili niske performanse u visokofrekventnoj prilagodbi ploče, već diferencirana logika odabira za različite scenarije: prvi je "plafon performansi" dizajniran za krajnje RF performanse, dok je drugi "inženjerski optimalno rješenje" koje uzima u obzir isplativost masovne proizvodnje. Osnovna logika odabira se vrti oko tri dimenzije: prag frekvencije, strukturna složenost i skala masovne proizvodnje, bez apsolutne superiornosti ili inferiornosti, samo ispravno ili pogrešno prilagođavanje scene.

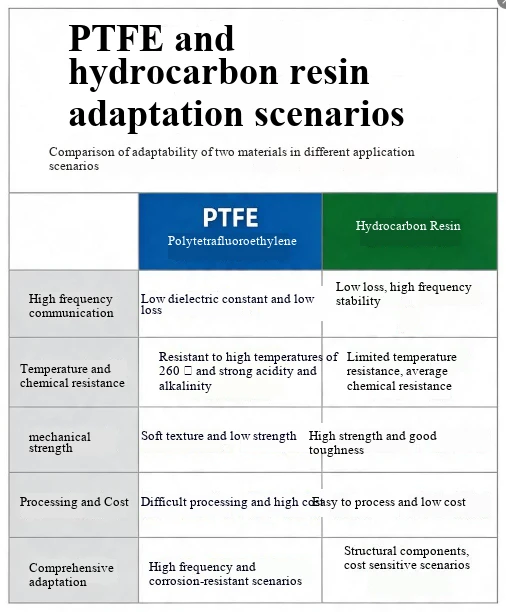

Osnovne karakteristike i granice prilagođavanja dvije vrste materijala
1. PTFE: "ekskluzivna traka" za vrhunske RF performanse
Nizak gubitak PTFE je inherentna prednost njegove molekularne strukture: veza ugljika fluora je izuzetno stabilna, a gubitak polarizacije teži nuli. U scenarijima kao što su milimetarski talasi i satelitska komunikacija gdje "svaki gubitak od 0,1 dB direktno određuje da li sistem može raditi", to je gotovo nezamjenjiv izbor.
Osnovne prednosti: Ekstremno mali gubici u svim frekventnim opsezima, minimalni Dk temperaturni drift i skoro nikakav pomak frekvencije u širokom temperaturnom opsegu, što ga čini osnovnom linijom performansi za scenarije ultra visokih frekvencija iznad 20 GHz.
Urođeni nedostaci: izuzetno niska površinska energija, teško spajanje sa bakarnom folijom i fiberglas tkaninom, nizak prinos višeslojne laminacije i izuzetno visoka cijena implementacije složenih struktura kao što su ukopani kapacitet i otpornost na ukopavanje.
Scenariji prilagođavanja: scenariji visoke vrijednosti, male serije i kritični za performanse, kao što su radar milimetarskog talasa iznad 77 GHz, antene sa faznim nizom satelita niske orbite, RF pojačivačke ploče za 5G bazne stanice i front-end vojnog radara.
2. Ugljična hidrogen smola: "inženjersko optimalno rješenje" za ekonomičnost masovne proizvodnje
Ugljična hidrogenska smola u potpunosti se odvaja od ideje "imitacije PTFE performansi", a srž je dovesti proizvodnost blizu FR-4 nivoa uz odustajanje od malog redundantnog gubitka, rješavajući bolnu tačku velike proizvodnje visokofrekventnih ploča.
Osnovna prednost: Nije potreban poseban tretman površinske aktivacije, a konvencionalne proizvodne linije PCB-a mogu ga direktno obraditi, sa visokim prinosom i stabilnim vremenom isporuke. Kompresijski učinak višeslojnih ploča (8 ili više slojeva) je mnogo veći od PTFE, a prednost u cijeni je značajna.
Granica performansi: U frekvencijskom opsegu ispod 10 GHz, njegove performanse gubitka mogu u potpunosti ispuniti zahtjeve velike većine scenarija komunikacije podataka i vozila, i neće biti uskog grla signalne veze.
Scenariji prilagođavanja: scenariji velikih razmjera, osjetljivi na troškove kao što su 5G srednje do niske frekvencije baznih stanica, brze ploče s prekidačima na nivou preduzeća, radar za vozila 24G, AI serveri sa vezama velike brzine od 224 Gbps itd.
Osnovna logika prosuđivanja za prilagođeni odabir materijala za visokofrekventne ploče
Suština odabira nije u poređenju parametara, već u tome da se materijali upare obrnuto s tri ključna pitanja kako bi se izbjeglo "pretjerano rasipanje novca" ili "nedovoljna izmjena performansi":
Prag frekvencije prve kartice: U scenarijima gdje radna frekvencija prelazi 20GHz i postoje ekstremni zahtjevi za gubitke/povratne gubitke, PTFE je jedino rješenje; U scenarijima ispod 10 GHz sa labavim budžetima gubitaka, prednost u pogledu isplativosti ugljovodoničnih smola će biti beskonačno pojačana.
Gledajući ponovo složenost strukture: za složene tipove ploča sa više od ili jednako 8 slojeva i potrebom za slijepim ukopanim rupama/ukopanim otpornicima, prednost kompatibilnosti procesa ugljikovodične smole značajno će smanjiti rizik prinosa masovne proizvodnje; Jednostavna RF ploča od 2-4 sloja, težina obrade PTFE-a je potpuno kontrolirana.
Konačno, izračunajte skalu masovne proizvodnje: mala serija prilagođenih RF prototipova, sa prioritetom datim PTFE-u kako bi se osigurale performanse; Za masovne narudžbe od preko 100 000 specifikacija vozila/komunikacije podataka, ugljikovodična smola može komprimirati cijenu jedne ploče na jednu trećinu PTFE-a, istovremeno smanjujući ciklus isporuke za više od pola.
