U oblastiproizvodnja štampanih ploča, tehnologija redukcije bakra igra ključnu ulogu. Uz kontinuirani razvoj elektronskih uređaja ka minijaturizaciji i visokim performansama, zahtjevi za tačnost kola štampanih ploča i gustinu rasporeda postaju sve stroži. Tehnologija redukcije bakra, kao ključno sredstvo za oblikovanje precizne grafike kola, postaje sve važnija. Ne samo da ispunjava zahtjeve složenog dizajna kola, već igra i nezamjenjivu ulogu u poboljšanju performansi proizvoda i smanjenju troškova proizvodnje.

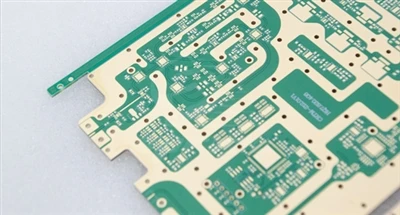

Princip procesa redukcije bakra
Proces redukcije bakra je u suštini selektivno uklanjanje viška slojeva bakra na bakarnim-laminatima obloženim specifičnim hemijskim ili fizičkim metodama, čime se formiraju precizni obrasci kola. Među različitim metodama redukcije bakra, hemijsko jetkanje je postalo najšire korišteni proces zbog svoje visoke efikasnosti i preciznosti. Hemijsko jetkanje koristi kemijsku reakciju između otopine za jetkanje i bakra za otapanje neželjenih slojeva bakra. Postoje različite vrste uobičajenih rješenja za jetkanje, uključujući kisela rješenja za jetkanje i rješenja za alkalno jetkanje, od kojih svaka ima jedinstvene mehanizme jetkanja i primjenjive scenarije.
Kiseli rastvori za jetkanje obično se sastoje uglavnom od bakar-hlorida, hlorovodonične kiseline i vodikovog peroksida. Tokom procesa jetkanja, vodikov peroksid djeluje kao jak oksidans za oksidaciju bakra u ione bakra. Jednačina reakcije je sljedeća: Cu+H2O2+2HCl=CuCl2+2H2O; Generisani joni bakra se zatim kombinuju sa jonima klorida u bakar hloridu kako bi formirali kompleks koji je rastvorljiv u vodi, čime se postiže otapanje i uklanjanje sloja bakra. Kiselo rješenje za jetkanje ima prednosti kao što su brza brzina jetkanja i dobra uniformnost jetkanja, što ga čini posebno pogodnim za
proizvodnja finih kola.
Alkalni rastvor za jetkanje uglavnom se sastoji od bakar-hlorida, amonijačne vode i amonijum-hlorida. Princip jetkanja zasniva se na stvaranju stabilnih kompleksa između bakrenih jona i amonijaka, koji kontinuirano otapaju bakar. Proces hemijske reakcije je sljedeći: (Cu+4NH3+CuCl2=2 [Cu (NH3) 2] Cl); Brzina jetkanja alkalnog rastvora za jetkanje je relativno spora, ali je tačnost jetkanja visoka i široko se koristi u proizvodnji višeslojnih ploča.
Tok procesa redukcije bakra
prijenos uzorka
Prije početka procesa redukcije bakra, potrebno je precizno prenijeti projektovani uzorak kola na površinu bakreno-obložene ploče. Ovaj proces se obično postiže fotorezistom. Prvo, ravnomjerno prekrijte suhi film na laminatu obloženom bakrom-i čvrsto ga pritisnite. Nakon toga, bakrom{5}}obložen laminat se izlaže ultraljubičastom svjetlu, a negativ film sa šarama kola se postavlja iznad suvog filma. Ultraljubičasto svjetlo prolazi kroz prozirni dio negativnog filma, izazivajući fotokemijsku reakciju u donjem suhom filmu, formirajući očvrsnuti film koji je netopiv u otopini razvijača. Suhi film neeksponiranog dijela može se lako otopiti pomoću otopine za razvijanje u sljedećem koraku razvoja, čime se jasno predstavlja željeni uzorak strujnog kola na bakrenoj-ploči. Precizna kontrola parametara kao što su vrijeme ekspozicije, temperatura i pritisak je ključna u procesu grafičkog prijenosa. Vrijeme ekspozicije je prekratko, očvršćavanje suvog filma nije dovoljno, a problemi kao što su zamućeni uzorci i nepotpune linije su skloni pojavljivanju tokom razvoja; Ako je vrijeme ekspozicije predugo, to može dovesti do prekomjernog očvršćavanja suvog filma, poteškoća u razvoju, pa čak i ostatka ljepila nakon razvoja, što utiče na naknadni učinak jetkanja. Nepravilno podešavanje temperature i pritiska također može dovesti do slabe adhezije između suvog filma i bakrenog-laminata, što rezultira mjehurićima i borama, što također negativno utiče na tačnost prijenosa uzorka.
Operacija graviranja
Nakon završetka grafičkog prijenosa, ulazi u kritični proces graviranja. Uronite laminat sa uzorkom bakra-u rastvor za jetkanje, koji hemijski reaguje sa nezaštićenim slojem bakra, postepeno ga otapa i uklanja, formirajući tako precizne linije kola. Tokom procesa jetkanja, faktori kao što su koncentracija rastvora za jetkanje, temperatura, vreme jetkanja i podešavanja parametara opreme za jetkanje imaju značajan uticaj na kvalitet jetkanja. Prevelika koncentracija rastvora za jetkanje i velika brzina jetkanja mogu dovesti do teške bočne korozije kola, stanjivanja ili čak pucanja linija; Ako je koncentracija preniska, brzina jetkanja će biti spora, efikasnost proizvodnje će biti niska, a može doći i do nepotpunog jetkanja. Utjecaj temperature jetkanja na brzinu jetkanja je također vrlo značajan. Kako temperatura raste, brzina jetkanja se ubrzava, ali previsoke temperature će intenzivirati isparavanje i razgradnju rastvora za jetkanje, dok povećavaju rizik od bočne korozije; Ako je temperatura preniska, brzina nagrizanja će biti teško ispuniti zahtjeve proizvodnje. Jednako je ključna i kontrola vremena nagrizanja. Ako je vrijeme prekratko, sloj bakra možda neće biti potpuno urezan; Ako je vrijeme predugo, urezano kolo će biti pretjerano erodirano, što će utjecati na točnost i kvalitetu kruga. Osim toga, parametri kao što su pritisak prskanja i brzina cirkulacije otopine u opremi za jetkanje moraju se razumno prilagoditi prema stvarnoj situaciji kako bi se osiguralo da otopina za jetkanje može ravnomjerno djelovati na površinu bakreno-obložene ploče, postižući stabilne i efikasne efekte jetkanja.
Tretman nakon graviranja
Nakon što je nagrizanje završeno, nečistoće kao što su otopina za jetkanje, produkti reakcije i djelimično uklonjeni suvi film ostat će na površini bakrenog-laminata, što zahtijeva niz naknadnih-operacija. Prvi korak je proces čišćenja, koji uključuje ispiranje velikom količinom čiste vode kako bi se uklonili zaostali rastvori za jetkanje i druge nečistoće rastvorljive u vodi-na površini, sprečavajući ih da imaju štetne efekte na naknadne procese. Zatim, tretman sušenjem se može provesti korištenjem metoda kao što je sušenje toplim zrakom ili sušenje prirodnim zrakom kako bi se osiguralo da je površina bakrene-ploče potpuno suha i izbjegle ostatke vlage koji mogu uzrokovati oksidaciju bakarnog sloja. U nekim scenarijima primjene koji zahtijevaju visok kvalitet površine, također može biti potrebno pasivizirati ugravirani krug formiranjem pasivizirajućeg filma na površini bakra kako bi se poboljšala njegova otpornost na oksidaciju i otpornost na koroziju. Konačno, na obrađenoj štampanoj ploči provodi se sveobuhvatna inspekcija kvaliteta, koristeći opremu kao što su optički mikroskopi i elektronski mikroskopi kako bi se pažljivo provjerio integritet, tačnost i kvalitet površine kola, osiguravajući da proizvod ispunjava zahtjeve dizajna. Za otkrivanje ne-neusaglašenih proizvoda, potrebno je analizirati razloge i poduzeti odgovarajuće mjere popravke ili ih ukinuti.
Primjena procesa redukcije bakra u različitim tipovima štampanih ploča
Kruta štampana ploča
Kruta štampana ploča, kao uobičajena vrsta štampane ploče, ima široku primenu u raznim elektronskim uređajima. U procesu proizvodnje krutih štampanih ploča, tehnologija redukcije bakra se koristi za konstruisanje visoko{1}}preciznih linija kola koje ispunjavaju zahtjeve za električno povezivanje složenih elektronskih sistema. Na primjer, u proizvodnji kompjuterskih matičnih ploča, raspored kola visoke{3}}gustine može se postići u ograničenom prostoru kroz tehnologiju redukcije bakra, osiguravajući stabilan i-brzi prijenos podataka između različitih komponenti kao što su CPU, memorija, grafička kartica itd. Proces redukcije bakra može postići finije širine linija i manji razmak između linija optimiziranjem parametara jetkanja i usvajanjem napredne tehnologije prijenosa grafike, efektivno poboljšavajući integraciju i električne performanse krutih štampanih ploča.
Fleksibilna štampana ploča
Fleksibilne štampane ploče se široko koriste u elektronskim uređajima kao što su pametni telefoni i nosivi uređaji koji zahtevaju veliki prostor i fleksibilnost zbog svojih jedinstvenih prednosti fleksibilnosti i male težine. Proces redukcije bakra također igra ključnu ulogu u proizvodnji fleksibilnih tiskanih ploča. Zbog činjenice da su podloga fleksibilnih štampanih ploča obično fleksibilni materijali kao što su poliimid ili poliester, njihovi zahtjevi za procese jetkanja su stroži. Tokom procesa jetkanja potrebno je precizno kontrolisati parametre jetkanja kako bi se izbjeglo oštećenje meke podloge, a pritom se osigurala točnost i pouzdanost kola. U modulu kamere pametnog telefona, fleksibilna štampana ploča se koristi za kreiranje finih kola kroz tehnologiju redukcije bakra, postižući stabilnu vezu između kamere i matične ploče, i mogućnost prilagođavanja zahtjevima savijanja kamere pod različitim uglovima. Sa porastom nosivih uređaja, sve veći izazovi su postavljeni pred fleksibilnost, otpornost na savijanje i tačnost kola fleksibilnih štampanih ploča. Proces redukcije bakra konstantno se inovira i razvija, usvajajući naprednije tehnike i materijale jetkanja kako bi zadovoljio ove rastuće zahtjeve.
Kruta fleksibilna štampana ploča kombinuje prednosti i krutih i fleksibilnih štampanih ploča, sa dobrom mehaničkom čvrstoćom i savitljivošću, i obično se koristi u vrhunskim{0}} poljima kao što su vazduhoplovstvo i automobilska elektronika. Proces redukcije bakra suočava se sa složenijim izazovima u proizvodnji krutih fleksibilnih štampanih ploča, zahtijevajući visoko-preciznu proizvodnju kola u krutim i fleksibilnim dijelovima, istovremeno osiguravajući pouzdanu vezu u području prijelaza između njih. U procesu proizvodnje potrebno je usvojiti različite parametre i procese procesa jetkanja na osnovu različitih karakteristika krutih i fleksibilnih dijelova. Na primjer, konvencionalni procesi alkalnog jetkanja mogu se koristiti u krutim dijelovima kako bi se postigla veća preciznost jetkanja; U fleksibilnom dijelu treba koristiti blaži kiseli proces jetkanja, a uvjete jetkanja treba strogo kontrolirati kako bi se spriječilo oštećenje fleksibilne podloge. Razumnom upotrebom tehnologije redukcije bakra, kombinacija krutih i fleksibilnih štampanih ploča može postići složene rasporede kola i fleksibilne metode sastavljanja, zadovoljavajući zahtjeve vrhunskih-elektronskih uređaja za visoke-performanse i visoke pouzdanosti štampane ploče.
