Ne postoji apsolutno "optimalno rješenje" za prilagođavanje visokofrekventnih ploča. Rogers, PTFE i ugljikovodični materijali imaju jasne scenarije prilagođavanja, a osnovna logika odabira je "performanse zasnovane na frekvenciji, proces baziran na slojevima i troškovi bazirani na serijama". Usklađivanje s vašim stvarnim potrebama je najpouzdanije rješenje.

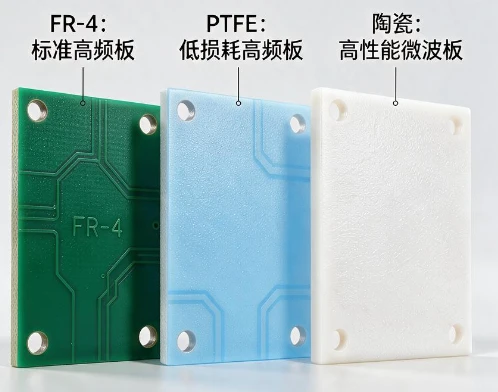

Horizontalno poređenje osnovnih karakteristika tri vrste materijala
| Vrsta materijala | Core Formula | Tipičan Dk opseg | Tipičan Df opseg | Kompatibilnost procesa | Hijerarhija troškova |
|---|---|---|---|---|---|
| Rogers mainstream serija | Ugljični vodonik/PTFE kompozitni sistem punjen keramikom | 2.2~12.85 | 0.0004~0.004 | Kompatibilan sa FR-4 konvencionalnim procesom, visok prinos višeslojnog miješanog presovanja | gornja sredina |
| Čisti PTFE materijal | Politetrafluoroetilenski supstrat | 2.0~2.2 | 0.0003~0.001 | Potreban je poseban predtretman plazma/natrijum naftalenom, što otežava višeslojnu laminaciju | visok |
| Materijal ugljične vodikove smole | Ugljični vodikov lanac + kompozitni sistem punjen keramikom | 3.0~4.0 | 0.002~0.004 | Potpuno kompatibilan sa proizvodnom linijom FR-4, stabilan prinos masovne proizvodnje | nisko |
Precizni scenariji adaptacije za različite materijale
Rogers: Sveobuhvatno optimalno rješenje za univerzalne visokofrekventne scenarije unutar 30GHz
To je trenutno najrasprostranjeniji visokofrekventni materijal na globalnom nivou, a njegova osnovna prednost je savršena ravnoteža između performansi i procesa: predstavljena serijom ugljovodonika RO4350B, Dk fluktuira u rasponu od 3,66 ± 0,05, a stopa promjene Dk je manja od 0,05ppm/stepen u rasponu od -10 stepeni. Može postići 8-16 slojeva mješovitog pritiska bez posebne opreme za obradu, a prinos može doseći i preko 95%.
Potpuno kompatibilan sa pojačalima baznih stanica 5G, radarom za vozila na 24 GHz, konvencionalnim RF front-end modulima i drugim scenarijima, pouzdan je izbor za veliku većinu projekata prilagođavanja srednje i visoke frekvencije.
Čisti PTFE: Plafon performansi za scenarije milimetarskog talasa/ultra niskog gubitka
Molekularna struktura čistog PTFE-a određuje da ima najmanji gubitak polarizacije u industriji. U frekvencijskom opsegu milimetarskog talasa od 77 GHz i više, satelitskoj komunikaciji, radaru s vojnim faznim nizovima i drugim scenarijima, Df je samo 0,0003, a slabljenje signala
sposobnost kontrole daleko nadmašuje druge materijale.
Ali njegovi nedostaci su također vrlo izraženi: površinska energija je izuzetno niska, plazma modifikacija se mora obaviti prije metalizacije rupa, prinos laminacije višeslojnih ploča je samo 60%~70%, a troškovi materijala i obrade su 3~5 puta veći od ugljičnih vodonik ploča. Pogodan je samo za male serije projekata visoke vrijednosti gdje je prioritet performansi mnogo veći od cijene.
Ugljična hidrogen smola: inženjersko optimalno rješenje za masovnu proizvodnju srednje i visoke frekvencije u velikim količinama
Koncept dizajna ugljikovodičnih materijala nije da "zamijene PTFE", već da se odreknu nekih od krajnjih performansi gubitka, u zamjenu za potpunu kompatibilnost procesa blizu FR-4: nije potrebna posebna predtretman, obične proizvodne linije PCB-a mogu proizvoditi stabilno, a prinos 8-slojnih i iznad ploča visokog nivoa je više od 30% višom cijenom od PTFE od samo 6% od PTFE-a, s 6% jediničnim performansama nivo.
U scenarijima ispod 10 GHz sa manje strogim budžetima gubitaka, kao što su veze velike brzine za prebacivanje na nivou preduzeća, radarske antene za vozila srednjeg i nižeg ranga i potrošački RF moduli velikih razmera, prednost u pogledu isplativosti ugljovodoničnih materijala će biti u potpunosti pojačana.
Logika konačne odluke o odabiru
Scenariji sa nultom tolerancijom za gubitke, kao što su frekvencije veće od 30GHz, radar sa milimetarskim talasima, satelitska komunikacija, itd.: Direktno izaberite čisti PTFE, prioritet performansi;
Opšti projekti visoke frekvencije sa frekvencijama u rasponu od 10 do 30GHz, koji zahtijevaju višeslojni mješoviti napon i teže stabilnoj isporuci: odaberite Rogers seriju ugljikovodika, sveobuhvatno balansirajući performanse, prinos i cijenu;
Frekvencija<10GHz, mass production, cost sensitive data communication/consumer RF scenarios: Choose hydrocarbon resin materials for the strongest engineering feasibility.
