Vjerujem da su svi vidjeli i čuli za jednoslojne, dvoslojne, četveroslojne i 8-slojne ploče. Danas ću to predstaviti ilustracijama i tekstom.
1. Jednoslojna ploča

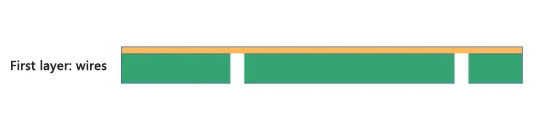

Jednoslojna ploča je najosnovnija ploča tipa PCB, poznata i kao jednostruka ploča. Pošto se žice pojavljuju samo na jednoj strani, ovu vrstu PCB ploče nazivamo jednim panelom.
2. Dvoslojna ploča

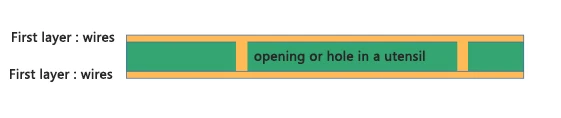

Ploča koju obično pravimo je dvoslojna ploča, poznata i kao dvostrana, što znači da se obje strane ploče mogu ožičiti. Kada onemogućimo ožičenje na jednoj strani, ona ponovo postaje jednoslojna ploča.
3. Četvoroslojna ploča

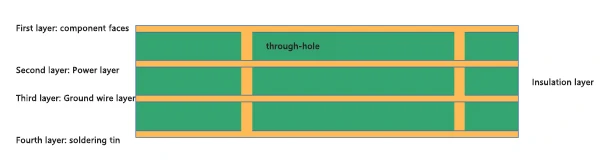

Četvoroslojna ploča koristi dva dvoslojna PCB-a i postavlja izolacijski sloj između dva sloja.
Četvoroslojna slijepa ukopana ploča s otvorom
4. Šestoslojna ploča
Šestoslojna verzija je četveroslojna PCB sa jednoslojnom pločom koja je dodana iznad i ispod nje. Prednost dizajna šestoslojne ploče je u tome što može optimizirati elektromagnetne smetnje i prenositi signale različitim brzinama.
5. Osmoslojna ploča
8-slojna verzija ima isto jednostavno razumijevanje kao 6-slojna ploča, gdje se jednoslojna ploča dodaje iznad i ispod 6-slojne ploče, koja se obično sastoji od četiri sloja ožičenja i četiri referentna površinska sloja. Integritet signala i EMC karakteristike su najbolji.
6. Ploča sa deset slojeva

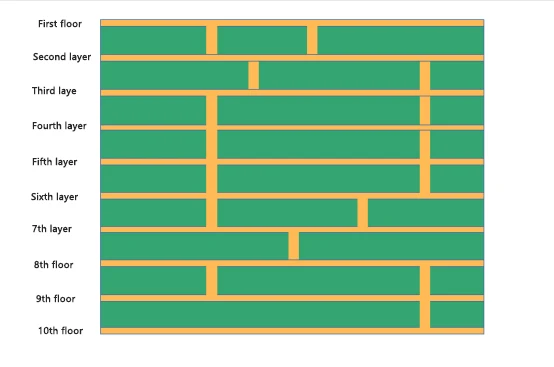

Ploče sa deset slojeva, ploče sa 12 slojeva i više verzije PCB-a se uglavnom koriste na pametnim telefonima, ploče servera podataka, a većina su fleksibilne ploče.
Uniwell Circuit je profesionalni proizvođač 2-32 slojeva visokopreciznih PCB ploča, rješavajući problem teških, visoko preciznih i specijalnih ploča koje se ne mogu proizvesti i obraditi. Srdačno pozdravljamo klijente da dođu i iskuse.
